很多時候在鋁壓鑄過程中鑄件表面出現裂紋，不知道該怎么解決，這里我們跟大家一起分析一下原因和解決方法。

外觀檢查：將鑄件放在堿性溶液中，裂紋處呈暗灰色。金屬基體的破壞與裂開呈直線或波浪線形，紋路狹小而長，在外力作用下有發展趨勢。

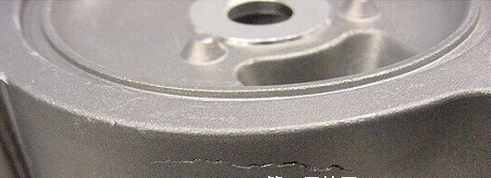

鋁合金鑄件裂紋.

產生的原因：
(1)合金中鐵含量過高或硅含量過低；合金中有害雜質的含量過高，降低了合金的可塑性；鋁硅合金、鋁硅銅合金含鋅或含銅量過高；鋁鎂合金中含鎂量過多；
(2)留模時間過短，保壓時間短；鑄件壁厚有劇烈變化之處；
(3)局部包緊力過大，頂出時受力不均。


解決和防止的方法：
(1)正確控制合金成分，在某些情況下：可在合金中加純鋁錠以降低合金中含鎂量；或在合金中加鋁硅中間合金以提高硅含量。
(2)提高型（模）具溫度；改變鑄件結構，調整抽芯機構或使推桿受力均力；
(3)加大拔模斜度，局部使用強力脫模劑；
(4)增加留模時間、增加保壓時間。

（5）使用合適的脫模劑，我公司生產的壓鑄脫模劑能有效的解決鑄件表面鑄件表面上有裂紋的情況，幫助廠家有效的解決生產問題。


宜興市華青潤滑材料科技有限公司是一家圍繞模具加工行業專業生產模具加工耗材的生產廠家，公司主營的產品有壓鑄脫模劑http://www.xxgysyj.cn、鍛壓脫模劑、金屬切削液、鋁合金切削液、線切割液等耗材。產品自投放市場以來，廣泛獲得用戶好評。
